Канализационные насосные станции «КНС »

"ТЕХНОСФЕРА" предлагает изгоовление и полнокомплектную поставку с производством шеф-монтажных и пусконаладочных работ канализационных насосных станций любой производительности.

Конструкция КНС предусматривает перекачку ливневых, промышленных и хозяйственно-бытовых сточных вод.

Произведем подбор и поставку насосного оборудования канализационной насосной станции.

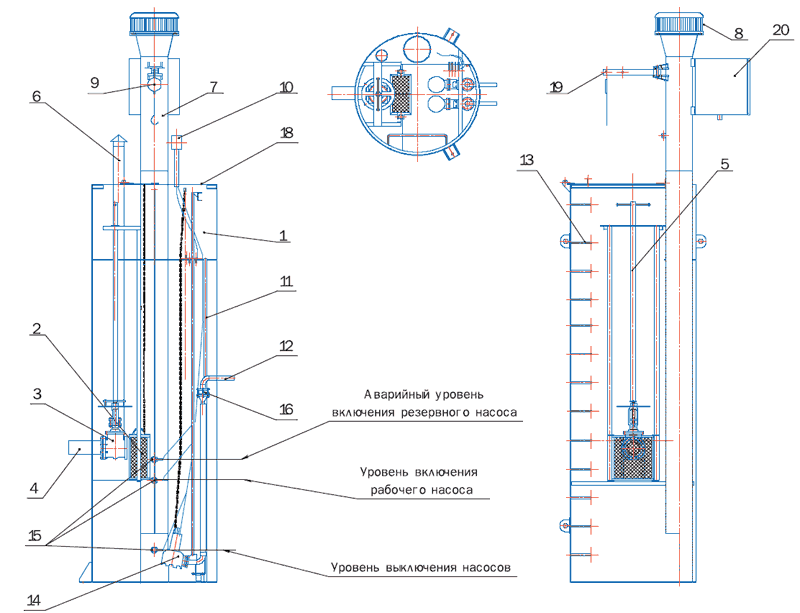

1 - корпус, 2- контейнер крупного мусора, 3 - задвижка, 4 - коллектор приемный, 5 - штурвальный, 6 - ствол приточный, 7 - ствол вытяжной, 8 - вентилятор, 9 -лебедка, 10 - коробка распределительная, 11-стойка, 12 - коллектор отводной, 13 - лестница, 14 - электро насос погружной, 15 - установка датчиков, 16 - клапан обратный, 18 - крышка, 19 - балка, 20 - шкаф управления.

Канализационная насосная станция оснащена системой управления на базе аппаратуры ведущих мировых поставщиков.

В комплект поставки канализационной насосной станции "ТЕХНОСФЕРА" входит щит управления с блоком электроники, обеспечивающим работу КНС в автоматическом и ручном режиме. Система управления КНС следит за равномерным износом насосов, меняя их приоритет РАБОЧИЙ/РЕЗЕРВНЫЙ после каждого включения. При остановке рабочего насоса вкючается сигнал “АВАРИЯ” и автоматика включает резервный насос. При залповом сбросе сточных вод (при работающем насосе уровень жидкости внутри корпуса КНС не понижается) система управления КНС параллельно подключает резервный насос и включает аварийный сигнал. Такой режим работы будет продолжаться до срабатывания нижнего датчика уровня. Аварийный сигнал обо всех нештатных ситуациях отражается на передней панели шкафа управления светозвуковой сигализацией и ,через “сухой контакт” системы управления, может быть передан на пульт дежурного оператора.

В блоке автоматического управления предусмотрено переключение на резервный фидер питания. Аварийные сигналы обо всех нештатных режимах отображаются светозвуковой сигнализацией. Щит управления помещен в защитный кожух из толстого металла и расположен на стволе вытяжной вентиляции. Щит управления не требует дополнительного утепления т.к. оснащен автоматическим устройством поддержания положительной температуры.

Возможен вывод системы управления канализационной насосной станцией на сенсорную панель с отображением мнемосхемы установки.

Канализационные насосные станции оснащены системой оповещения по каналу сотовой связи. При возникновении неисправностей КНС осуществляется дозвон в автоматическом режиме на сотовые телефоны. Система GSM оповещения действует в зоне покрытия любого сотового оператора. Стандартный набор контролируемых параметров КНС: аварии насосов; проникновение; угроза затопления; нет напряжения питания; разряд аккумулятора; постановка снятие контроля. Оповещает специалиста, ответственного за устранение конкретной неисправности.

Канализационные насосные станции производства “Техносфера” поставляются потребителю в состоянии заводской готовности, что позволяет заметно снизить затраты на монтажные, пусконаладочные работы.

Несущая часть корпуса КНС производства “Техносфера” изготовлена в заводских условиях на современном оборудовании. Все сварные швы выполнены автоматической и полуавтоматической сваркой в среде защитных газов с последующим неразрушающим контролем. Применяемая технология обеспечивает полную герметичность корпуса канализационной насосной станции.

Покрытие корпуса КНС производится по СНиП 2.03.11-85 Защита конструкций от коррозии. Сталь является несущим каркасом и полностью изолирована от агрессивных воздействий. Покрытие внешних поверхностей корпуса КНС весьма усиленного типа для изделий монтируемых в землю, аналогично покрытию ответственных мостовых конструкций. Покрытие внутренних поверхностей пятислойное химически стойкое, обеспечивающее защиту от агрессивных сред .

Внутри корпуса канализационной насосной станции "КНС" установлены:

-задвижка самотечного коллектора, оснащенная штурвальным удлинителем,
-ловушка крупного мусора (прозор решетки в соответствии с проходным сечением насоса) с минимальной трудоемкостью обслуживания и опорожнения (откидное дно),
-лестница,
-штанга с закрепленными датчиками уровня,
-высокопроизводительные промышленные насосы ,
-обратные клапаны на каждый насос.

Корпус КНС вентилируется по всему объёму установленным на вытяжном стволе вентилятором. Для опорожнения корзины КНС оснащена поворотной балкой и легко-съёмной лебедкой с ручным приводом.

Для ввода в эксплуатацию канализационной насосной станции необходимо:

-установить корпус в котлован,
-присоединить самотечный и напорные коллекторы,
-проложить кабель питания,
-произвести обратную засыпку послойно с промежуточным уплотнением слоёв,
-смонтировать вытяжную трубу и шкаф управления,
-присоединить кабели насосов и поплавковых датчиков уровня к шкафу управления КНС,
-прикрепить цепи к насосам и опустить насосы в КНС.

После подключения питания и открытия запорной арматуры канализационная насосная станция готова к работе.

Канализационные насосные станции выполняются любой категории надежности (I,II,III), могут оснащаться системой беспроводной диспетчеризации по радиоканалу сотовой связи и поставляться с наземным павильоном.

По заявке потребителя КНС могут оснащаться насосами GRUNDFOS, FLYGT, WILO, ESPA, KSB и других производителей насосной продукции .
