КОНТАКТНЫЙ РЕЗЕРВУАР «ТСКР-бднп»
ОКП 48 5913
Блок деэмульгирования предназначен для предварительного деэмульгирования и прогрева водонефтяных эмульсий перед подачей на установку УППТ.
 |

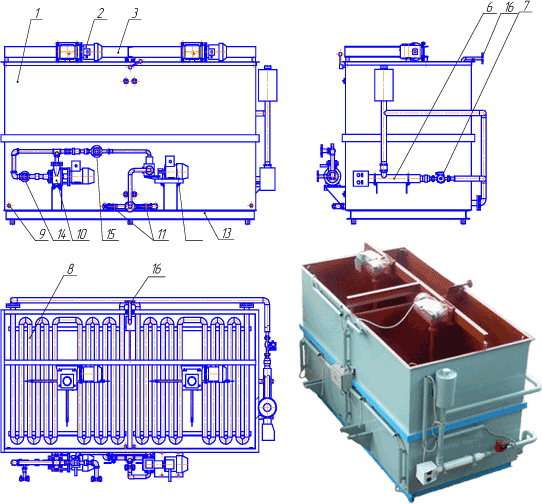

| 1-Емкость; 2-Моторредуктор; З-Рама моторредукторов; 4-Мешалка; 5-Датчики уровня; 6-Котел системы подогрева; 7-Насос циркуляционный; 8-Теплообменник системы подогрева; 9-Датчик температуры; 10-Рецикловый насос; 11-Краны переключающие; 12-Насос откачки; 13-Рама установки; 14-Патрубок подвода воды (Ду25); 15-Патрубок отвода продукта (Ду32); 16-Патрубок подвода исходного продукта (Ду25); 17-Переключающее устройство. |
Технические характеристики:
|
Наименование параметров
|
БДНП-1
|
БДНП-2 |
| Производительность, м3/час |
1
|
2 |
| Вместительная ёмкость деэмульгирования, м3 |
4
|
8 |
| Установленная мощность (max), кВт |
22,8
|
24,3 |
| в том числе: электрокотёл |
18 |
18 |
| Электродвигатели мешалок, кВт | 2*0,75 |
4*0,75 |
| Насос НМШ Ф2-40Б, кВт |
1,1
|
1,1 |
| Габаритные размеры, мм: | ||
длина |
3300
|
6270 |
ширина |
2100
|
2100 |
высота |
2020
|
2020 |
